Modele ECOS
Linia ECOS Industrial
PALNIK ECOS 500kW NOWOŚĆ

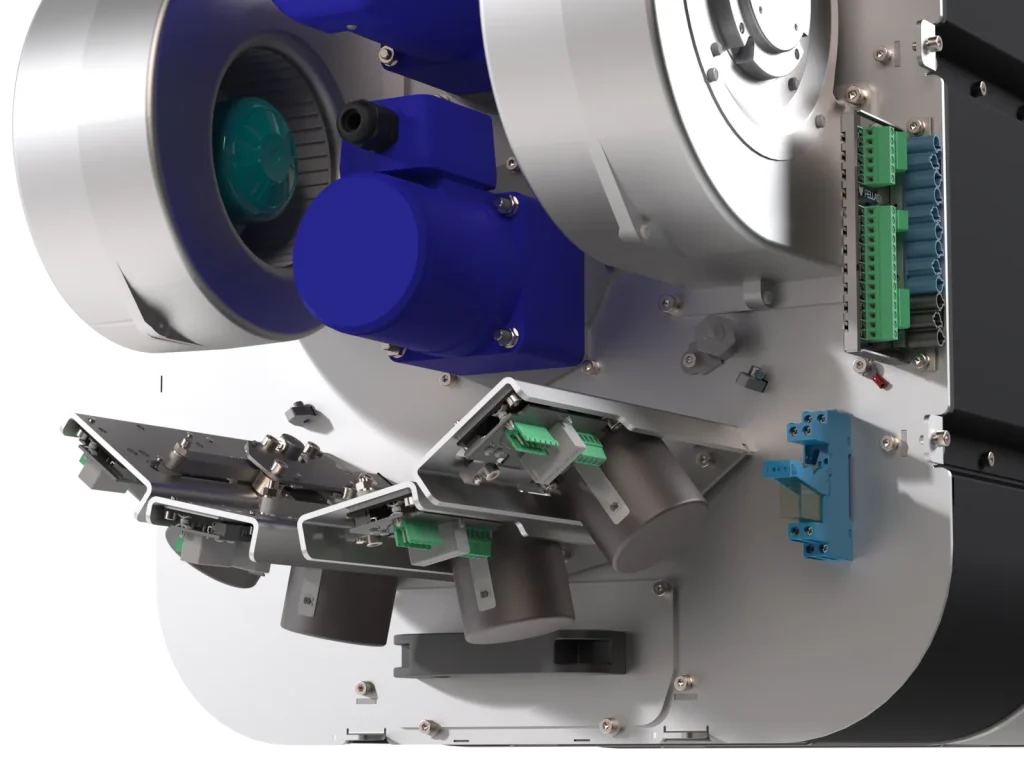

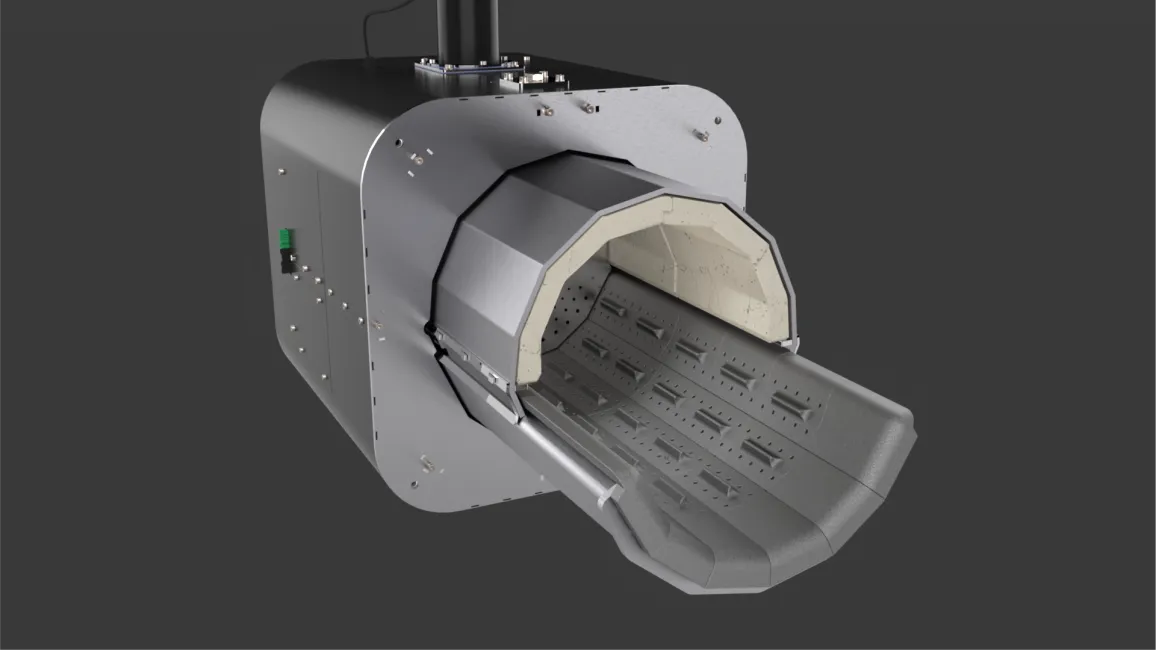

Przemysłowy palnik na pellet — największy w linii ECOS Industrial. Segmentowy, ruchomy ruszt (Walking Grate System) zapewnia skuteczne usuwanie popiołu i żużla oraz pracę ciągłą. Spalanie pelletu o zmiennej jakości. Rozwiązanie dla dużych ciepłowni, zakładów przemysłowych i kotłowni komercyjnych wymagających ciągłej pracy. Do kotłów Klasy 5 Ecodesign, sprawność do 99%.
Zakres mocy
od 150 do 500 kW
Komora spalania
Powietrze i paliwo
Elektronika i sterowanie
Bezpieczeństwo
Montaż i konserwacja
Specyfikacja
Specyfikacja
| Moc minimalna | 150 kW |
|---|---|
| Moc maksymalna | 500 kW |
| Sprawność spalania | do 99% |
| Klasa Ecodesign | Class 5 |
| Kompatybilne paliwa | pellet drzewny A1 o średnicy 6-8 mm, pellet niskiej jakości 6-8 mm |
| Maks. zużycie paliwa | 114.58 kg/h |
| Masa palnika | 200 kg |
| Okno montażowe | Ø 410 mm |
| Min. głębokość komory | ≥1500 mm |
| Podciśnienie w komorze | 65 Pa |
| Pobór mocy — praca | 407 W |
| Pobór mocy — rozpalanie | 707 W |
| Długość podajnika zewnętrznego | 2.0 – 5.0 m |
| Zasilanie | 230 V AC / 50 Hz |

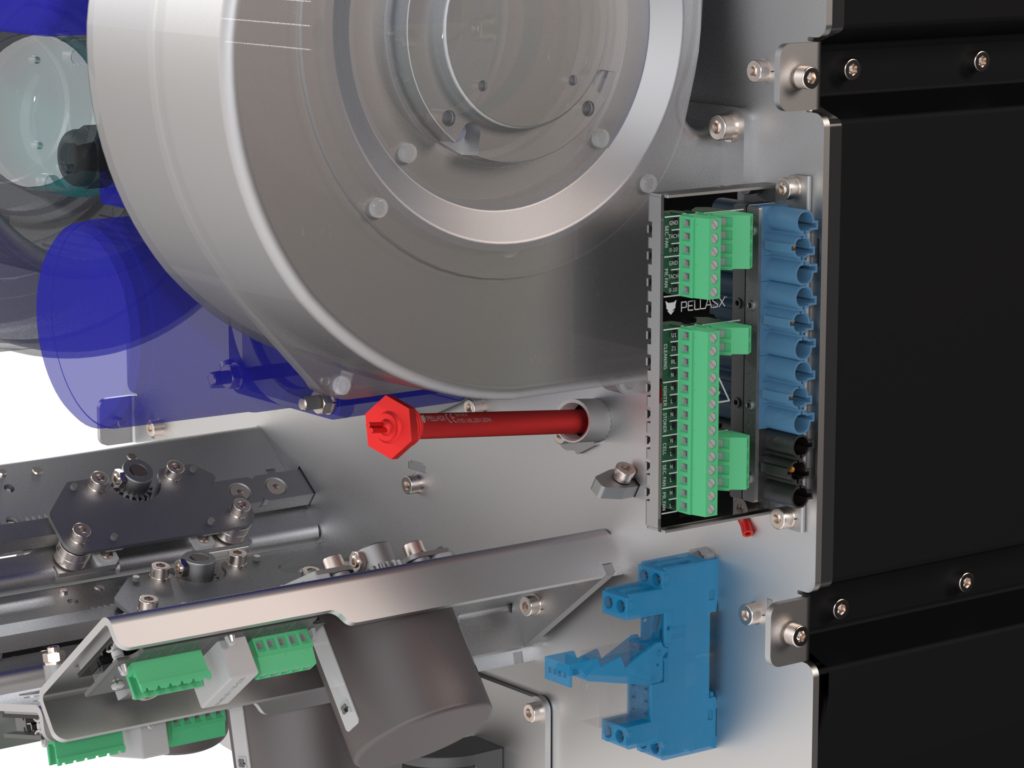

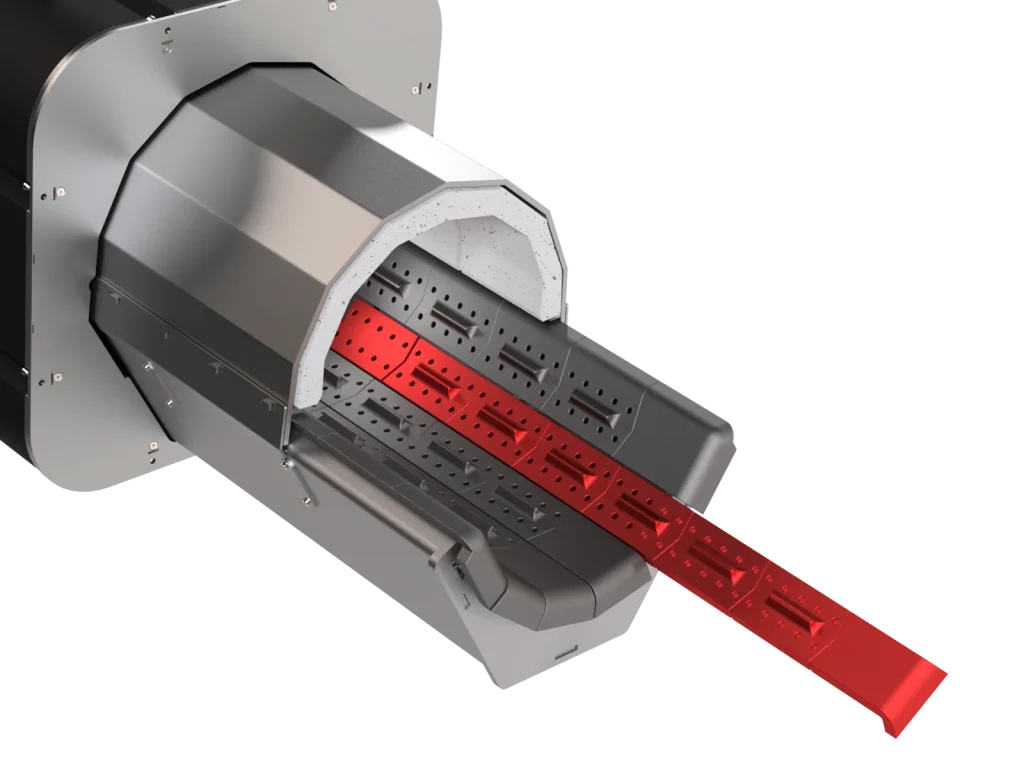

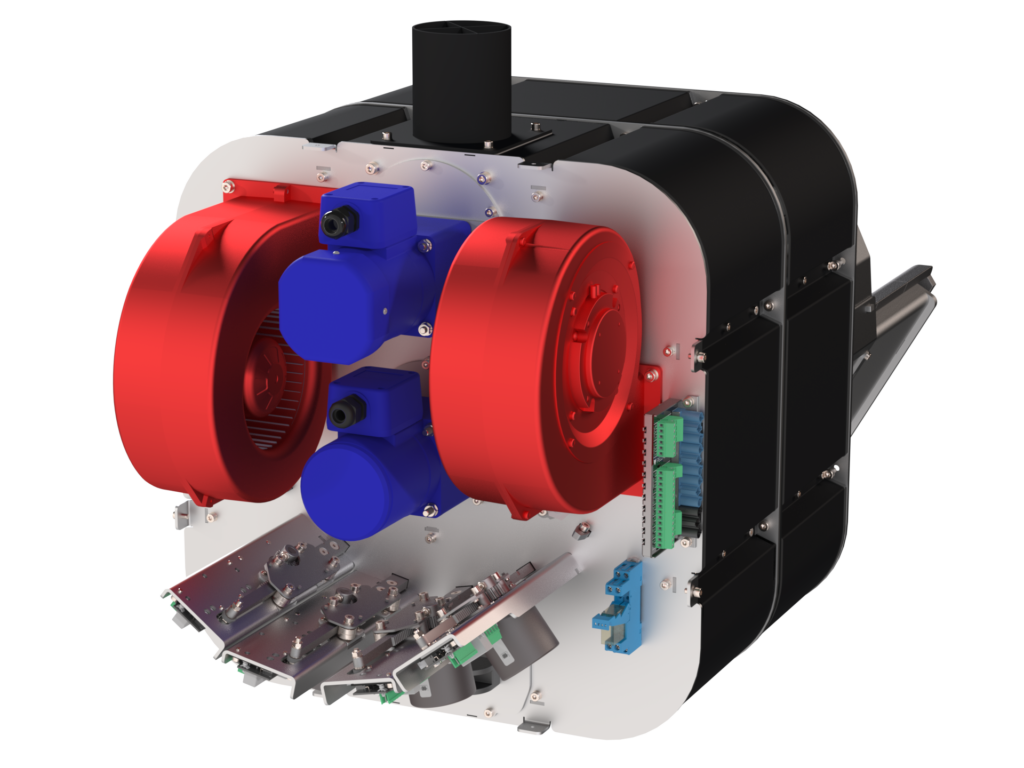

| Technologie | System Spalania Nadciśnieniowego, Walking Grate System, InCroX®, Easy Clean-Out System, Wentylator EC, X.Board System, X.Gnite System, Sterownik S.Control, System szybkiego montażu, Kontrola pozycji rusztu, Czyszczenie bez demontażu, X.Plug System, System Szybkiej Wymiany Zapalarki, Zapora ogniowa (ECOS Industrial), Wkład ceramiczny ogniotrwały, Podajnik wewnętrzny |
wymiary
Wymiary
Wymiary palnika E70 [mm]
| Oznaczenie | Wymiar [mm] | Opis |
|---|---|---|
| A | 613 | długość całkowita |
| B | 260 | długość komory spalania |
| C | 240 | wysokość zewnętrzna komory |
| D | 230 | szerokość komory (widok z przodu) |
| E | 320 | szerokość całkowita palnika |
| F | 350 | wysokość całkowita palnika |
Wymiary montażowe E70 [mm]
| Oznaczenie | Wymiar [mm] | Opis |
|---|---|---|
| E | 320 | szerokość całkowita palnika |
| G | 260 | szerokość okna montażowego |
| H | 290 | przekątna okna montażowego |
| J | 80 | margines od krawędzi obudowy |
zestaw
Zestaw
W skład zestawu wchodzi:
- Palnik Revo EC 16kW z obrotową komorą spalania InCroX®

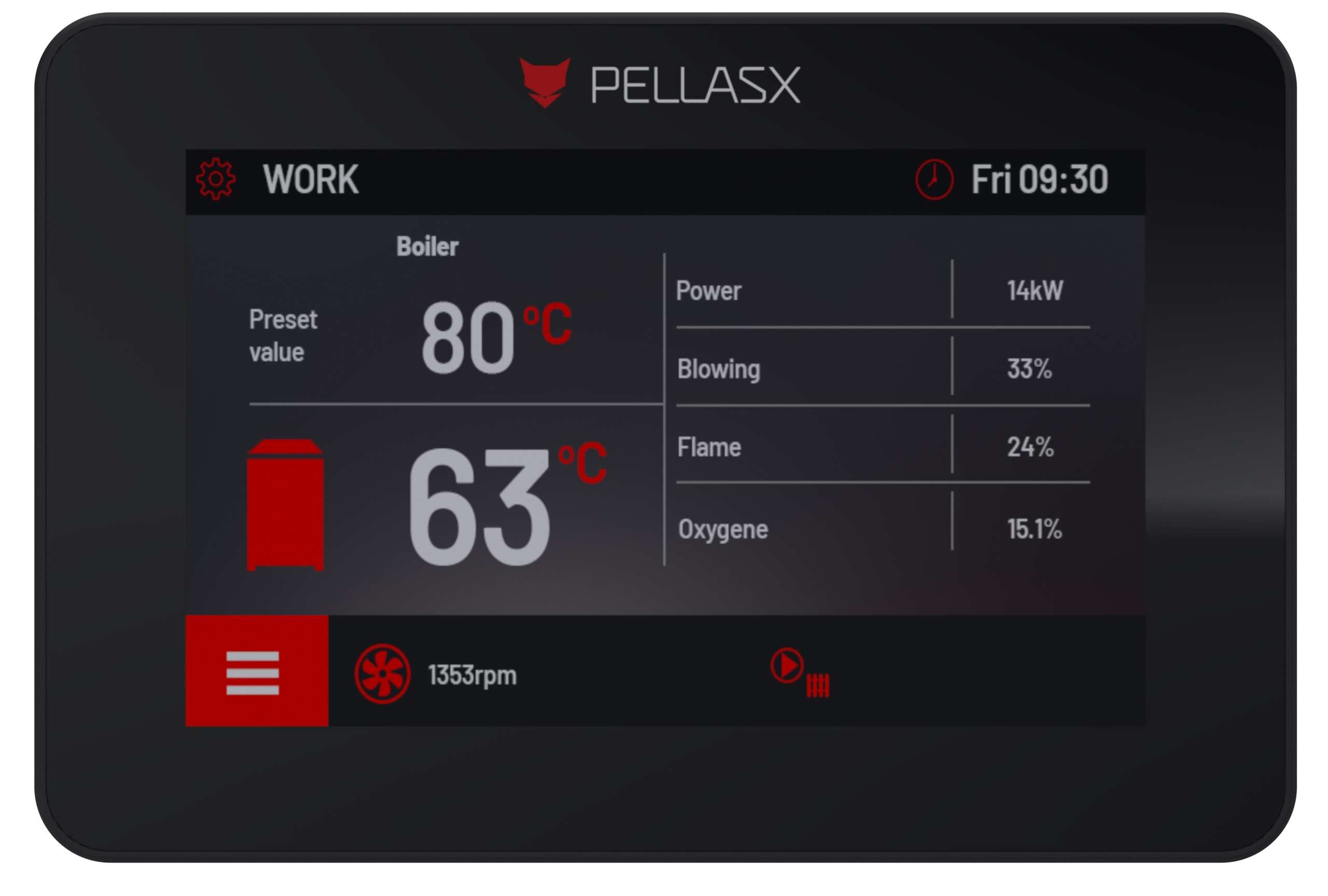

- Sterownik S.Control

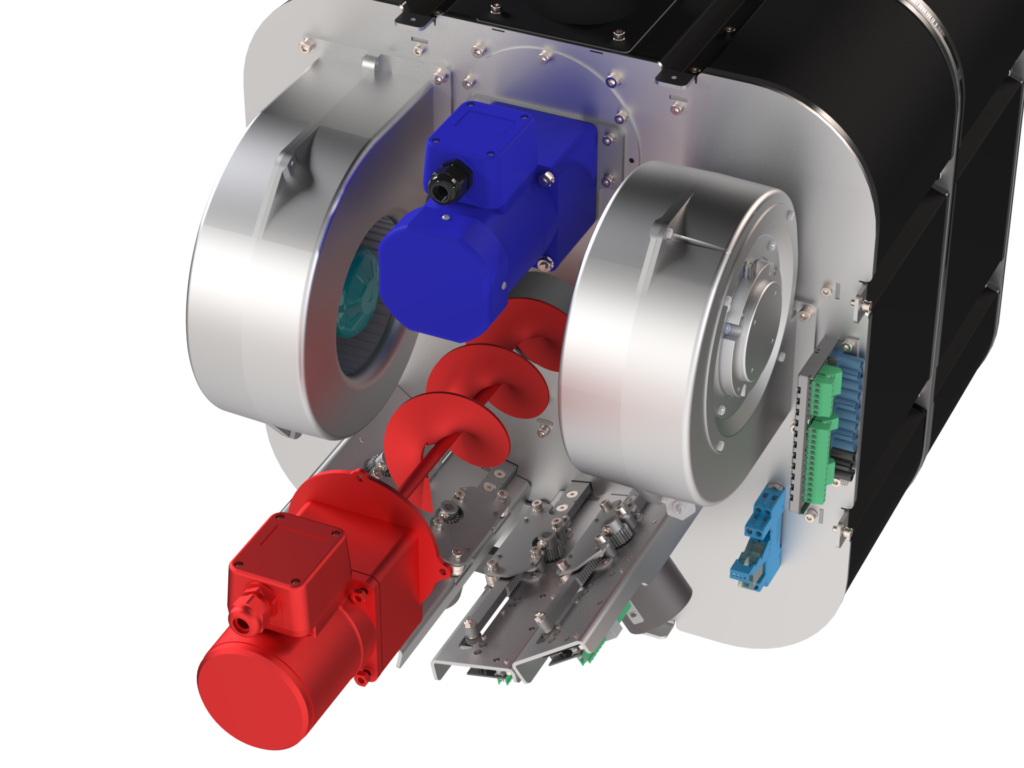

- Podajnik zewnętrzny
